Què cobreix aquest article?
Durant la depuració de la xarxa, el desenvolupament de-control industrial, les proves de laboratori i el manteniment de camp, els enginyers sovint necessiten connectar una interfície RJ45 8P8C estàndard a cables individuals, instruments de prova, mòduls PLC o taulers de control personalitzats.
Obrir un cable de xarxa convencional pot exposar els conductors, però és ineficient, augmenta els errors de cablejat i és inconvenient per a proves repetides.
Utilitzant el cable PremierPCM-0437 RJ45 mascle a cable de bloc de terminals push-in de 8 pinsCom a exemple, aquesta guia explica l'arquitectura de ruptura RJ45, els fonaments 8P8C, la construcció de parells-torçats CAT5e, els terminals de molla d'entrada-, el mapatge de pins directes-, el valor del producte, els riscos de selecció, les aplicacions i la personalització OEM/ODM.
Introducció ràpida del producte
PCM-0437 utilitza la configuració següent:
RJ45 8P8C Mascle → Cable UTP CAT5e de 300±15 mm → Bloc de terminals de molla push-in de 8-pins
L'endoll RJ45 mascle es connecta a equips de xarxa, de prova o industrials compatibles, mentre que el bloc de terminals d'entrada de 8-pins verd accepta cablejat de camp aproximadament de 26 a 20 AWG.
La seva construcció CAT5e UTP de 24 AWG × 4-parells proporciona una ruptura directa des dels pins RJ45 1–8 fins a les posicions dels terminals 1–8.
| Nom del producte | Cable de bloqueig de terminals RJ45 mascle- |
| Cable Premier P/N | PCM-0437 |
| Connector A | RJ45 8P8C Mascle |
| Connector B | 8-Bloc de terminals de molla push-in de color verd |
| Tipus de cable | CAT5e UTP |
| Mida del conductor | 24AWG x 4P |
| Cablejat | Pin 1-8 directe |
| OD del cable | Aproximadament . 6.0 mm |
Declaració de compatibilitat
El PCM-0437 utilitza un connector mascle RJ45 8P8C estàndard i vuit terminals accessibles individualment, el que el fa adequat com a solució de connexió RJ45.
Tanmateix:
La compatibilitat física RJ45 no significa que tots els dispositius equipats amb RJ45 es puguin connectar amb seguretat a un cablejat de terminal arbitrari.
Un connector 8P8C pot portar Ethernet, RS-485, RS-232, GPIO, PoE, potència, àudio o senyals propis segons l'equip.
L'assignació de pins del dispositiu, la tensió, el corrent, el tipus de senyal i el mètode de connexió a terra sempre s'han de verificar abans de la connexió.
Avís de compatibilitat tècnica:
PCM-0437 és aconjunt de cable de ruptura passiva. No conté cap commutador Ethernet, PHY, convertidor de protocol ni electrònica-de condicionament de senyal.
La seva funció bàsica és simplement:
Pins RJ45 1–8 → Conductors CAT5e → Terminals 1–8
No converteix Ethernet en RS-485, RS-232 o GPIO, ni canvia la tensió o el protocol del senyal.
L'Ethernet estàndard també depèn de la geometria i la impedància{0}}de parells trenats controlats. Desenrotllar excessivament el cablejat-lateral del terminal o substituir conductors llargs sense trenar pot reduir el rendiment de la xarxa-d'alta velocitat.
Coneixements bàsics del producte
Què és un cable RJ45 mascle per introduir-un bloc de terminals?
Un cable RJ45-a-bloc de terminals trenca els vuit contactes d'una interfície RJ45 8P8C en terminals accessibles individualment.
També es pot descriure com aCable de ruptura RJ45, cable de RJ45 a bloc de terminals, cable de ruptura Ethernet o adaptador de terminal de cua RJ45.
El PCM-0437 utilitza un endoll mascle RJ45 i un bloc de terminals de molla d'entrada de 8-pins amb una configuració de pins directes d'1 a 8.
En comparació amb el tall i desmuntatge d'un cable de connexió de xarxa convencional, l'estructura de trencament preassemblada proporciona un cablejat més clar i proves repetides o servei més fàcils.
Què és CAT5e UTP?
UTP significa parell trenat sense blindatge.
El PCM-0437 utilitza una construcció de 24 AWG × 4 parells que conté quatre parells trenats i vuit conductors.
La geometria de-parells trenats ajuda a reduir les interferències externes i la diafonia-a-aparelles en aplicacions de senyalització diferencial i és una part fonamental de l'arquitectura de cablejat Ethernet.
Què és un Push-In Spring Terminal?
Un terminal d'entrada-fa servir un mecanisme de subjecció-molla per retenir un conductor inserit.
Amb conductors preparats adequadament que compleixin els requisits especificats de la gamma de cables i de la tira, el cablejat es pot completar ràpidament sense haver de prémer repetidament els cargols dels terminals.
El terminal PCM-0437 accepta aproximadament conductors de 26 a 20 AWG, proporcionant flexibilitat per als cables de prova i el cablejat dels equips.
Què és el cablejat recte-a través d'1 a 1?
El PCM-0437 utilitza una connexió senzilla de vuit conductors:
RJ45 Pin 1 → Terminal 1
RJ45 Pin 2 → Terminal 2
RJ45 Pin 3 → Terminal 3
continuant a través
RJ45 Pin 8 → Terminal 8
No es realitza cap encreuament actiu ni reasignació de protocols, cosa que permet als enginyers identificar cada contacte RJ45 directament al bloc de terminals.
Punts de dolor i valor del producte
Repte 1:
Els conductors RJ45 individuals són difícils de sondar
Els connectors RJ45 són compactes, cosa que dificulta l'accés directe als pins individuals amb multímetres, oscil·loscopis o analitzadors lògics.
La ruptura de cada contacte a un terminal independent millora molt l'accessibilitat a la mesura.
Repte 2:
El tall de cables de connexió augmenta els errors de cablejat
Tallar el cable CAT obert pot semblar barat, però requereix pelar, identificació del conductor i terminació manual.
El recablejat repetit augmenta el risc de mal cablejat, curtcircuits i conductors solts.
PCM-0437 proporciona una ruptura de Pin 1–8 predefinida per simplificar la preparació de la prova.
Repte 3:
El cablejat del terminal-de cargol repetit requereix temps
El treball de laboratori i de manteniment sovint implica canvis freqüents de-conductes de prova.
Els terminals de cargol tradicionals requereixen afluixar i estrènyer repetidament.
Els terminals de molla de pressió{0}}s'adapten millor al cablejat temporal freqüent i ajuden a reduir les operacions de muntatge repetitives.

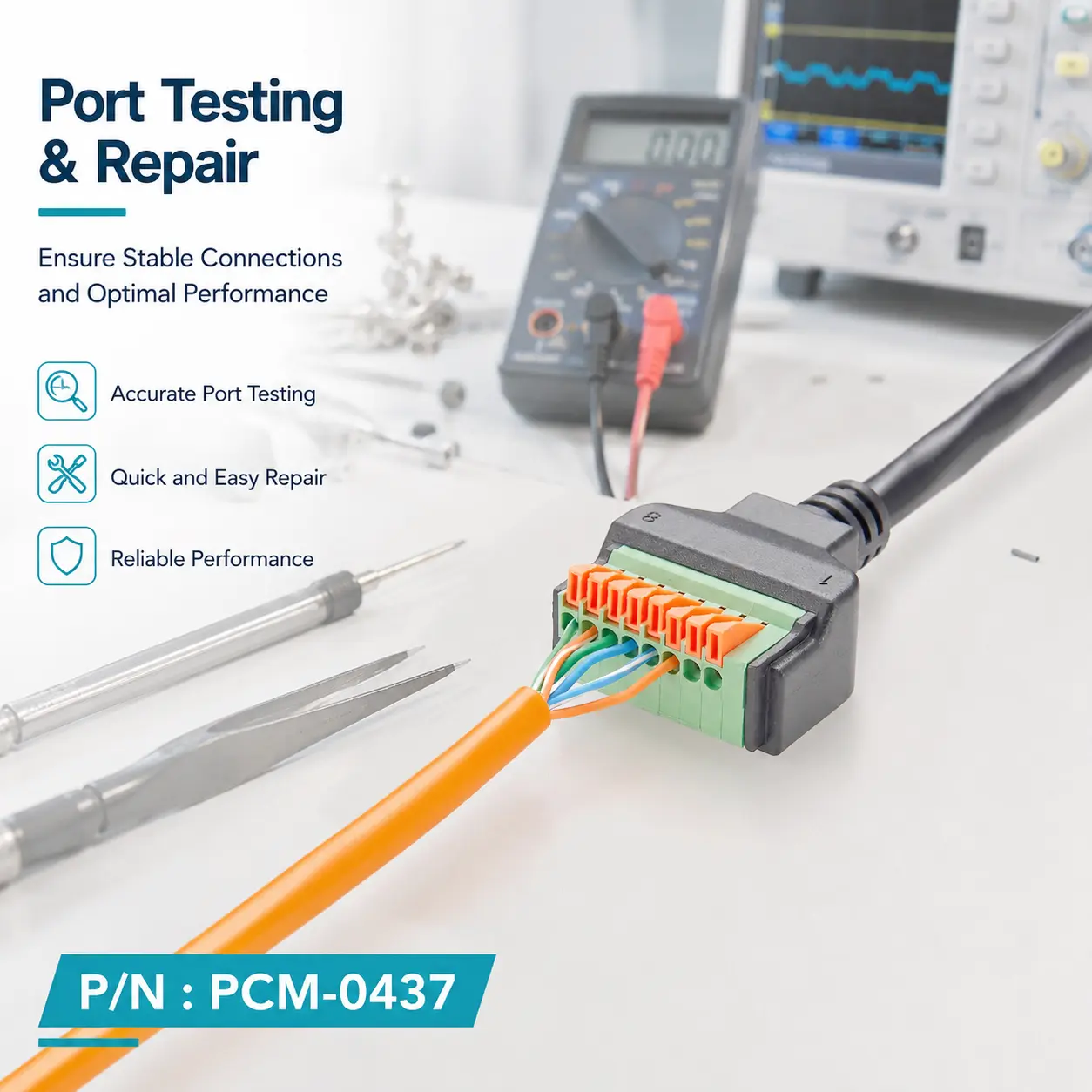

PCM-0437 Cable RJ45 mascle a terminal d'entrada de 8 pins
El PCM-0437 consta d'un endoll mascle RJ{45 8P8C, cable CAT5e UTP 24AWG × 4 parells, protecció contra la tensió de PVC modelat i un bloc de terminals de 8 pins verd.
La seva longitud estàndard de 300 ± 15 mm està dissenyada per a connexions curtes al voltant dels ports dels equips.
El costat RJ45 utilitza protecció de PVC modelat 45P, mentre que el costat del terminal accepta conductors de camp de 26-20AWG per a instruments de prova, cablejat de control i connexions d'arnès personalitzades.
Aplicacions:
Especialment adequat per a proves de-ports de xarxa, depuració d'equips industrials, desenvolupament de laboratoris, diagnòstics de reparacions, accessoris de prova, cablejat temporal i verificació de pinouts RJ45.
Exhibició de productes
Cable RJ45 estàndard versus cable de muntatge en panell
Cap de les dues estructures té un avantatge o un desavantatge absolut.
Si el requisit bàsic del projecte són canvis de línia freqüents, proves ràpides i funcionament-sense cargol, Push-In té un avantatge; si el cablejat es manté fixat a llarg termini-després de la finalització, els terminals de cargol tradicionals també tenen un gran valor pràctic.
| Item | Premeu-al terminal | Terminal de cargol | |
| Mètode de cablejat | Subjecció de molla | Compressió del cargol | |
| Eina de crim especialitzada | Normalment no es requereix | Normalment no es requereix, però requereix un tornavís | |
| Velocitat de cablejat | Ràpid | Relativament lent | |
| Línies de substitució d'alta freqüència | Més convenient | Mitjana | |
| Passos de l'operació | Menys | Més | |
| Prova de manteniment | Avantatges evidents | Aplicable | |
| Fixació-a llarg termini | Aplicable | Aplicable | |
| Mètode de bloqueig | Pressió contínua de primavera | Pressió mecànica del fil | |
| Escenaris típics | Proves, R+D, Manteniment | Armaris de control fixos, cablejat a llarg termini |
Com seleccionar un cable RJ45 a bloc de terminals?
● Primer verifiqueu el pinout RJ45
Aquest és el pas de selecció més important.
El PCM-0437 utilitza una configuració directa del pin 1→1 al pin 8→8. Els equips que utilitzen assignacions de pins patentades, cablejat creuat o altres definicions de senyal poden requerir un mapa de pins personalitzat.
● Determinar si l'aplicació és Ethernet estàndard
Per a proves de pins RJ45, comprovacions de continuïtat o experiments de baixa-velocitat, la ruptura del terminal és molt convenient.
Per a un funcionament sostingut de 100BASE-TX, 1000BASE-T o un altre funcionament d'Ethernet d'alta-velocitat, la preservació de-parells trenats, l'encaminament lateral-del terminal i la continuïtat de la impedància requereixen molta més atenció.
La continuïtat de vuit-conductors per si sola no demostra un rendiment Ethernet d'alta-velocitat.
● Seleccioneu el tipus de terminal segons la freqüència d'ús
Els terminals push-de primavera són molt adequats per a entorns de desenvolupament, manteniment, educació i proves-de xarxa on el cablejat canvia amb freqüència.
Per a les instal·lacions que romanen sense canvis durant anys, també poden ser adequats terminals de cargol o un arnès fix totalment personalitzat.
● Confirmeu el camp-Calibre del cable
El bloc de terminals PCM-0437 accepta aproximadament conductors de 26 a 20 AWG.
Cal verificar el calibre del cable, la construcció del conductor i la longitud de desmuntatge per garantir una fixació fiable de la molla.
Productes similars
Capacitats de personalització
1.Mapeig de pins personalitzat
A més del cablejat estàndard d'1-a-1, es poden avaluar les disposicions de creuament, les assignacions de pins patentades i les configuracions de senyal específiques de l'aplicació.
2. Longitud del cable personalitzada
La longitud estàndard és de 300 ± 15 mm, amb longituds personalitzades disponibles per a plataformes de prova, armaris de control i dissenys d'equips.
3.Personalització de la posició del terminal
Es poden avaluar diferents recomptes de posicions de terminal segons el nombre requerit de senyals d'equip.
4.Personalització del tipus de terminal
Els terminals de molla, els terminals de cargol, els blocs de terminals connectables i altres mètodes de terminació industrial es poden avaluar segons els requisits de l'aplicació.
5.Personalització de la construcció de cables
La categoria CAT, el calibre del conductor, la construcció UTP/STP, el material de la jaqueta i el diàmetre del cable es poden avaluar per a aplicacions Ethernet, sèrie, control i prova.
6.Personalització de la configuració RJ45
Les configuracions de muntatge RJ45 mascle, femella, recte,-angle recte i tauler-es poden avaluar segons els requisits d'espai-de l'equip.
Preguntes freqüents
01.Requereix una eina de crimpar?
El terminal d'entrada-fa servir una subjecció de molla, de manera que els conductors preparats correctament es poden connectar generalment sense una eina de crim de terminals convencional.
La preparació del cable encara ha de seguir els requisits mecànics del terminal.
02.Quin calibre de cable accepta el terminal?
Segons l'especificació del producte subministrada, el terminal accepta aproximadament conductors de 26 a 20 AWG.
La construcció del conductor, el calibre i la longitud de la cinta s'han de verificar abans de la instal·lació.
03.Es pot utilitzar per Ethernet de 100 Mbps?
La idoneïtat depèn de la configuració completa del cablejat-lateral del terminal.
El cable en si fa servir UTP CAT5e, però un parell excessiu de destorns o conductors llargs sense trenar després de la ruptura poden degradar el rendiment d'alta-freqüència.
Per tant, l'enllaç complet s'ha de validar per a les aplicacions formals de 100BASE-TX.
04.Es pot utilitzar per a PoE?
La compatibilitat PoE no s'ha d'assumir només des de la interfície RJ45 i els conductors 24AWG.
PoE inclou el mode d'alimentació, l'assignació de pins, el corrent, les classificacions del connector, l'augment de la temperatura i el disseny complet del sistema.
Es recomana la validació elèctrica per a qualsevol aplicació específica de PoE{0}}.
