Adaptador de terminal de cargol RJ45 femella a 8 pins:
Funcions, aplicacions i Guia de selecció
Descobriu com un adaptador de terminal de cargol RJ45 femella a 8 pins proporciona cablejat d'1 a 1 des d'una interfície RJ45 8P8C a un bloc de terminals de 8 posicions de 3,81 mm per a CCTV, DVR, automatització industrial, il·luminació escènica, posada en marxa d'equips i proves de laboratori.

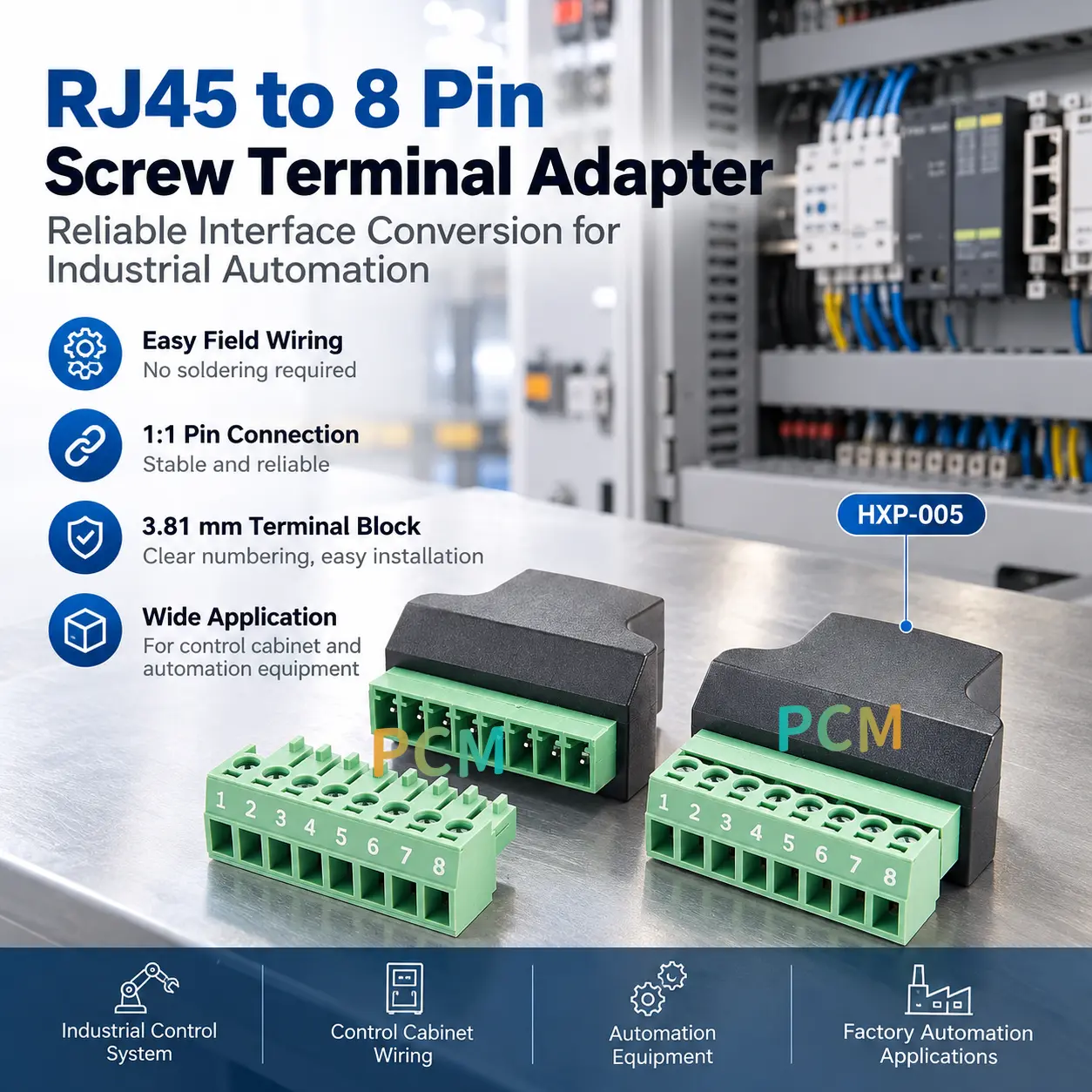

Introducció ràpida del producte
Informació del paràmetre HXP-005
| Nom del producte | Adaptador de bloc de terminals RJ45 femella a 8 pins |
| Cable Premier P/N | HXP-005 |
| Habitatge | PVC negre 45 |
| Assignació de pins | 1:1 directe |
| Connector |
|
| Terminal | Bloc de terminals de 8 pins de pas de 3,81 mm |
| Tipus de muntatge | Estructura d'adaptador integrada premuntada |
| Mètode de cablejat | Connexió de fixació de cargol, no requereix soldadura |
HXP-005 vs RJ45 Pigtail
| Comparació | HXP-005 | Pigtail RJ45 |
| Interfície | Terminal de cargol de posició RJ45 femella + 8 | Endoll o presa RJ45 + cables nus |
| Mètode de ruptura | Desactivació del terminal de cargol de 8 pins | 8 cables individuals |
| Cablejat de camp | Connexió de pinça de cargol | Pelat, engarxat o connexió de terminals |
| Requereix soldadura | No | Depèn del mètode de cablejat |
| Capacitat de recablejat | Fàcil de desconnectar i tornar a cablejar | Els cables solen requerir un reprocessament |
Què és un adaptador de terminal de cargol RJ45 femella a 8 pins?
Un adaptador de terminal de cargol RJ45 femella a 8 pins és un adaptador de trencament de cablejat passiu que utilitza cablejat directe d'1 a 1 per trencar els vuit contactes RJ45 en vuit terminals de cargol independents.
No canvia el protocol de comunicació ni el tipus de senyal. En canvi, canvia el format del cablejat físic, permetent als enginyers connectar directament cables nus, terminals del gabinet de control o equips de prova.
Aquesta estructura és adequada per al cablejat de camp, la posada en marxa d'equips, les proves de senyal, la resolució de problemes i les connexions de prova temporals. Per tant, es descriu millor com una eina d'interrupció i conversió de cablejat de la interfície RJ45, en lloc d'un convertidor de protocols de xarxa.
Per què el cablejat i les proves industrials requereixen aquest tipus d'adaptador?
Les interfícies RJ45 són adequades per a connexions ràpides estandarditzades, però la posada en marxa d'equips, el cablejat de l'armari de control, les proves de laboratori i el manteniment sovint requereixen accés directe a pins individuals o cables de camp. Un adaptador de terminal RJ45 a 8 pins trenca els vuit circuits a través de terminals de cargol sense necessitat d'un nou connector RJ45 o soldadura.
Es pot connectar directament a terminals, instruments de prova i cables nus alhora que simplifica la mesura del circuit i els canvis de cablejat. En comparació amb un pigtail RJ45, s'adapta millor al recablejat freqüent, la modificació i la resolució de problemes, millorant el cablejat de camp, les proves i l'eficiència del manteniment.
Preguntes freqüents sobre els connectors RJ45
Valor bàsic del producte
HXP-005
Els principals avantatges de HXP-005 es poden resumir com:
◆ Millora l'eficiència del cablejat de camp
Els terminals de cargol eliminen la soldadura i la redeterminació del connector RJ45. Els cables de camp es poden connectar directament, reduint la preparació d'eines i el treball repetit durant la posada en marxa, el manteniment i la instal·lació.
◆ Proporcioneu accés individual al circuit
Cada contacte RJ45 està connectat a un terminal independent, la qual cosa permet connectar, provar i gestionar circuits individuals per a la posada en marxa, la resolució de problemes i la verificació de la interfície.
◆ Simplifica la conversió de la interfície
Quan un costat utilitza RJ45 i l'altre requereix cables o terminals nus, un adaptador preassemblat proporciona una conversió de la interfície física sense redissenyar el sistema de cablejat complet.
◆ Reduir els treballs de muntatge i manteniment
La presa RJ45, el cablejat intern, els vuit terminals i l'estructura modelada de PVC formen un mòdul, reduint components separats i simplificant el manteniment, el cablejat i les connexions temporals.
Exhibició de productes
Productes similars
Declaració de compatibilitat
ICompatibilitat d'interfície i cablejat
- El producte utilitza una presa femella RJ45 i s'acobla mecànicament amb endolls RJ45 compatibles. La versió estàndard proporciona cablejat d'1 a 1 des dels pins 1–8 fins als terminals 1–8 sense protocol, voltatge o conversió de senyal. Verifiqueu els requisits de pinades, tensió, corrent i cablejat abans d'utilitzar-los.
Verificació del rendiment del sistema
- La connexió del cable Cat5, Cat5e o Cat6 no garanteix el mateix rendiment de transmissió per a tot el sistema. Les aplicacions Ethernet d'alta velocitat, Gigabit Ethernet i PoE haurien de verificar la impedància, la diafonia, el blindatge, la connexió a terra i la integritat del senyal mitjançant proves a nivell del sistema.
Com seleccionar l'adaptador correcte de terminal de cargol RJ45 a 8 pins?
Com confirmar l'estructura de la interfície?
Confirmeu que l'equip utilitzi una interfície RJ45 8P8C i verifiqueu el recompte de contactes, l'orientació del connector i l'estructura mecànica en lloc de confiar només en l'aparença.
Com confirmar la definició del pinout?
La versió estàndard utilitza cablejat 1 a 1 des dels pins 1–8 RJ45 als terminals 1–8. Els equips amb un pinout especial requereixen una versió adaptada o personalitzada.
Com confirmar el senyal i el rendiment?
Confirmeu si l'equip utilitza Ethernet, RS485, DMX512, E/S digital o altres senyals. Les aplicacions de xarxa d'alta velocitat també requereixen una avaluació d'impedància, diafonia, blindatge i integritat del senyal.
Com confirmar els terminals i l'entorn?
Confirmeu que el terminal de 3,81 mm s'adapti a la mida de cable requerida i deixeu espai per a la inserció RJ45, el cablejat i l'accés al tornavís. Els entorns durs poden requerir protecció addicional.
Capacitats de personalització
↕ Pinout personalitzat
El mapatge del contacte RJ45 amb el terminal es pot personalitzar segons el pinout de l'equip, inclòs el cablejat no 1 a 1.
□ Estructura de terminal personalitzada
L'estructura del terminal, la direcció del cablejat i el mètode d'operació es poden personalitzar per a diferents espais d'instal·lació.
◉ Pitch de terminal personalitzat
El pas estàndard és de 3,81 mm. Es poden avaluar altres passos de terminal per a diferents dissenys de PCB i equips.
⚙ Estructura modelada a mida
La forma modelada de PVC, el color, la posició de marcatge i els detalls estructurals es poden personalitzar per a la integració OEM.
⌘ Marcatge personalitzat del producte
Els números de pins, les marques de circuits, els números de peça del client i les etiquetes de productes es poden personalitzar per facilitar la identificació.
◇ Embalatge OEM personalitzat
Els envasos individuals, els envasos a granel, les etiquetes de clients, els codis de barres i les opcions d'embalatge OEM estan disponibles per a comandes de volum.
Conclusió:
L'adaptador de terminals de cargol HXP-005 RJ45 femella a 8 pins utilitza un bloc de terminals de 8 posicions de 3,81 mm, cablejat d'1 a 1 i una estructura modelada de PVC negre Destaca els vuit circuits RJ45 8P8C per facilitar el cablejat, les proves i el manteniment.
És adequat per al control industrial, CCTV, DMX512 i proves de laboratori. El pinout, la definició del senyal, la tensió, el corrent i el rendiment de les dades s'han de verificar abans d'utilitzar-los, amb cablejat personalitzat, terminals, etiquetatge i embalatge OEM disponibles.
Preguntes freqüents sobre productes
És compatible amb tots els dispositius RJ45?
No necessàriament. RJ45 només defineix el format de la interfície. S'han de verificar les definicions de pinout, voltatge i senyal.
Converteix protocols de comunicació?
No. Aquest és un adaptador passiu que només trenca vuit circuits i no proporciona cap conversió de protocol.
Es pot utilitzar per a xarxes d'alta velocitat?
Els cables poden connectar-se mecànicament, però el rendiment original de la xarxa no està garantit. Els enllaços d'alta velocitat requereixen proves.
Es pot utilitzar per a DMX512?
Es pot utilitzar quan la interfície i el pinout coincideixen, però les definicions del pin del senyal DMX s'han de confirmar.
És necessària la soldadura?
No es requereix soldadura de camp. Els cables estan garantits per terminals de cargol per a proves, posada en marxa i manteniment.
Hi ha opcions de pinout personalitzades i OEM disponibles?
Sí. Es poden personalitzar els pinouts, els terminals, l'emmotllament, el color, l'etiquetatge i l'embalatge. Es recomana l'aprovació de la mostra abans de la producció en volum.
