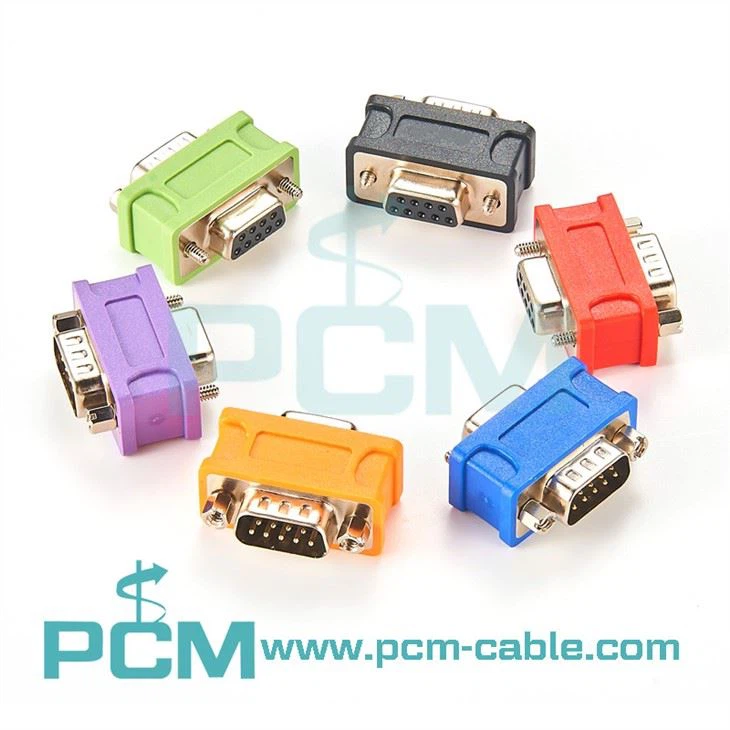

Adaptador de bus CAN amb D-Sub de 9 pins

Per obtenir els millors resultats, la terminació del bus CAN hauria de coincidir amb la impedància nominal del cable, que s'especifica com a 120 ohms per ISO 11898-2 (Can d'alta velocitat). Per tant, l'adaptador de terminal 120-ohm es considera l'estàndard per al bus CAN.

El paper de les resistències de terminació

1. Milloreu la capacitat anti-interferència, deixeu que el senyal d'alta freqüència i baixa energia desaparegui ràpidament

2. Assegureu-vos que l'autobús entri ràpidament a l'estat recessiu, de manera que l'energia de la capacitat parasitària pugui desaparèixer més ràpidament;

3. Millorar la qualitat del senyal i col·locar-lo als dos extrems del bus per reduir l'energia reflectida.

Especificacions i característiques

1. La precisió i la potència de la resistència de 120 ohms es calculen segons la comunicació del xip CAN de TI, de manera que podeu utilitzar-la amb confiança;

2. La definició de comunicació de CAN, el segon pin és el senyal L i el setè pin és el senyal H. La resistència de 120 ohms entre el segon pin i el setè pin s'utilitza per filtrar la interferència d'eco a l'extrem del bus i garantir la integritat del protocol de comunicació;

3. L'aspecte del producte és exactament el mateix que el de DB9;

4. La interfície mascle a femella es pot inserir directament a la interfície de pins DB9 a l'extrem posterior de l'anàlisi del bus, sense canviar el cable existent;

5. Els cargols del DB9 es poden treure. Els cargols s'utilitzen per fixar els ports de la línia de prova. Si es tracta d'una prova de comunicació, és més convenient treure els cargols i inserir-los;
