Cable codificador del servomotor
Introducció del cable codificador del servomotor
Cable codificador de servomotor: cable especial per a servosistema, un nou producte de sèrie respectuós amb el medi ambient, el cable té una sèrie de característiques úniques com ara alta flexibilitat, resistència al desgast, resistència al plegat, resistència a l'oli, resistència a la flexió, resistència a la tracció, resistència a la torsió, anti -interferències i resistència a l'envelliment. S'utilitza com a cable servo especial per connectar i controlar el sistema servo. Es combina perfectament amb el funcionament del servomotor, millorant molt l'eficiència de treball del servomotor (motor de control, motor de l'actuador).
Avantatges del cable codificador del servomotor
Resistent a la flexió i cadenes d'arrossegament
Utilitzant un material especial de PVC elàstic mixt molt flexible, resistent a la tensió i la flexió
Resistent a l'oli i a la corrosió
Després de 30 dies de prova d'immersió, el cable encara es pot utilitzar normalment
Baixa excentricitat
El gruix de la funda és uniforme, evitant la ruptura del corrent i protegint eficaçment el nucli del cable per garantir la seguretat elèctrica
Resistent a altes i baixes temperatures
El cable es pot utilitzar normalment a baixes temperatures de 30 graus i altes temperatures de 105 graus
Doble blindatge i anti-interferència
Xarxa de blindatge d'alta densitat + paper d'alumini, amb un millor rendiment anti-interferències
Àmplia gamma d'aplicacions
S'utilitza per a diverses instal·lacions mòbils com equips d'automatització, robots, cadenes de dipòsits, etc.
Jaqueta de PVC ignífuga
S'apaga a l'instant quan surt de la llum, una petita quantitat de fum blanc, que és alhora respectuós amb el medi ambient i segur.
Impressió clara a la funda del cable
El cos del cable està imprès amb especificacions, voltatge i altra informació
Tipus de cable codificador de servomotor
Classificació per funció
- Cable d'alimentació servo
S'utilitza principalment per transmetre potència i proporcionar la font d'alimentació necessària per a servomotors o altres equips.
Aplicable a servomotors de diverses marques, com ara SIEMENS, FANUC, Mitsubishi, etc.
- Cable de senyal servo
S'utilitza per transmetre diversos senyals de control, com ara arrencada, parada, ajust, etc.
Aplicable a controladors, sensors i actuadors de diverses marques, com ara OMRON, Allen-Bradley, Schneider Electric, etc.
- Cable codificador servo
S'utilitza per connectar codificadors i transmetre senyals d'informació de posició o moviment.
Aplicable a codificadors de diverses marques, com Heidenhain, SICK, Baumer, etc.
- Cable del servofreno
S'utilitza principalment per transmetre senyals de fre i controlar la funció de fre dels servomotors o altres equips.
Aplicable a alguns sistemes servo que requereixen funcions de fre, com ara FANUC, Yaskawa, etc.
Classificació per tipus de connector

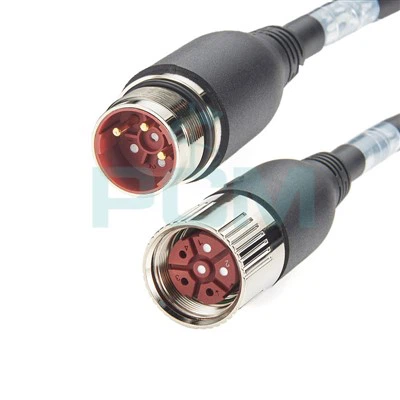

- Cable connector M23
- Aplicable a molts equips industrials, com ara servomotors, codificadors i sensors.
- Els cables M23 són molt comuns a les marques alemanyes, com FANUC i SIEMENS.
- Els cables M23 solen tenir un rendiment de protecció fiable i es poden utilitzar en entorns industrials durs.
- Números de pins: 4 pins, 6 pins, 8 pins, 12 pins, 17 pins, 19 pins
- Cable connector M12
- Aplicable a petits robots, sensors i actuadors.
- Els cables M12 s'utilitzen àmpliament en algunes marques, com ara OMRON i BALLUFF.
- Els cables M12 solen tenir un disseny compacte i un cost més baix, adequats per a aplicacions amb espai limitat.
- Cables de connector D-sub
- Aplicable a alguns codificadors i sensors específics, així com a alguns equips antics.
- Els connectors D-sub poden ser més habituals en algunes marques, com ara Panasonic.
- Els connectors D-sub solen tenir un gran nombre de pins i són adequats per a ocasions en què cal transmetre diversos senyals.
- Altres tipus de connectors
A més dels connectors M23, M12 i D-sub, hi ha altres tipus de connectors, com els connectors RJ45. Aquests connectors es poden utilitzar en marques específiques o aplicacions especials, depenent del disseny de l'equip i de la preferència del fabricant.
Aplicacions del cable codificador del servomotor
Instal·lació fixa
S'utilitza en llocs on el cable no es mou, com ara fixat en un armari.
Trieu el tipus flexible estàndard normal, el tipus resistent al desgast, el tipus impermeable, el tipus d'interferència forta i altres productes de cable.
Operació de cadena d'arrossegament a llarg termini
S'utilitza per a l'operació a llarg termini de la cadena d'arrossegament en forma d'U, que té alts requisits per a la resistència a la flexió del cable.
Trieu cables de cadena arrossegament d'alta flexibilitat i velocitat ultra alta: resistents al desgast, resistents a la flexió, etc.
Resistència al moviment de torsió del robot
S'aplica al cablejat del robot. S'ha de parar atenció als paràmetres de flexió cap endavant del cable, al nombre de torsió d'anada i tornada, etc.
Trieu productes extra-flexibles, ultra-flexibles i resistents al desgast.
Automatització industrial
S'aplica a dispositius automàtics mecanitzats, com ara la fabricació industrial automatitzada, diverses automatitzacions industrials, equips electromecànics, màquines eina, equips logístics, etc.
Automatització robòtica
Proporcioneu solucions de cable per a restaurants i cafeteries de robots no tripulats.
Requereix resistència al fum d'oli, alta temperatura, baixa temperatura, flexió i desgast.
Sistema d'accionament del servomotor
Apte per a la instal·lació amb moviment alternatiu continu i flexió freqüent en entorns industrials.
Apte per a diverses instal·lacions elèctriques en ambients interiors o exteriors secs o humits.
Aplicació del cable M23 a Interbus
Interbus és un protocol de comunicació Fieldbus utilitzat en el camp de l'automatització industrial. Permet la transmissió i el control de dades en temps real entre diversos dispositius industrials, realitzant així un control i monitorització automatitzats.
L'aplicació del cable M23 al sistema Interbus sol ser com a cable de connexió per connectar diversos dispositius Interbus, com ara mòduls IO, sensors, actuadors, etc. Aquests dispositius es comuniquen amb PLC o altres controladors a través de la xarxa Interbus per aconseguir l'intercanvi de dades i transmissió d'instruccions de control.
Les aplicacions específiques del cable M23 al sistema Interbus inclouen:
1. Connectar el mòdul IO: connectar el mòdul IO al bus Interbus per transmetre senyals d'entrada/sortida externa a PLC o altres controladors, o per enviar senyals de control des del controlador a dispositius externs.
2. Connexió de sensors: Connexió de diversos sensors (com sensors de temperatura, sensors de pressió, etc.) a la xarxa Interbus mitjançant el cable M23 per al seguiment en temps real de diversos paràmetres en el procés de producció.
3. Connexió d'actuadors: Connexió d'actuadors (com ara motors, cilindres, etc.) a la xarxa Interbus mitjançant cables M23 per rebre instruccions de control i realitzar les accions corresponents.
4. Connexió de dispositius addicionals: Connexió d'altres tipus de dispositius (com ara codificadors, comptadors, etc.) a la xarxa Interbus mitjançant cables M23 per ampliar les funcions i capacitats de monitorització del sistema.
Sobre la fàbrica
Premier Cable: la vostra font de referència per a cables codificadors de servomotors de precisió
Com a fabricant centrat en la investigació i el desenvolupament d'arneses de cablejat de sistemes de connexió de control industrial i arneses de cablejat de robòtica, Premier Cable es compromet a oferir als clients productes fiables i d'alta qualitat. La nostra gamma de productes cobreix una varietat de cables de codificador, cables de servomotor, cables de fre, cables de codificador absolut, etc. per satisfer les necessitats de diferents indústries.
Els nostres productes són compatibles amb moltes marques conegudes, com ara Siemens, Schneider Electric, Matsushita, Mitsubishi, Fuji, Delta, FANUC, Omron, etc. Això garanteix que els nostres productes puguin funcionar perfectament amb els equips i sistemes existents dels clients, ja sigui en el camp de l'automatització industrial o la robòtica.
Preguntes freqüents
Quant de llarg pot tenir un cable codificador de servomotor?
+
-
Normalment, la longitud d'un cable codificador de servomotor pot estar entre 1 metre (uns 3 peus) i 10 metres (uns 33 peus). Les longituds de cable d'aquest rang solen satisfer les necessitats de la majoria d'aplicacions mecàniques i d'automatització industrial. Tanmateix, per a algunes aplicacions especials, les longituds de cable més llargues o més curtes també es poden personalitzar per satisfer requisits específics.
Quin és el radi de flexió mínim del cable del servomotor?
+
-
Per als cables del servomotor, el radi de flexió mínim sol depèn de l'escenari d'aplicació, com ara aplicacions mòbils o instal·lacions fixes. En termes generals, en aplicacions mòbils, per tal de garantir la durabilitat i la fiabilitat del cable, el radi de flexió mínim serà lleugerament més gran. En el cas de les instal·lacions fixes, el cable sol estar en estat estàtic, per la qual cosa el radi de flexió mínim pot ser relativament menor.
Per a aplicacions mòbils: 7,5 x el diàmetre exterior del cable
Per a instal·lacions fixes: 5 x el diàmetre exterior del cable
La diferència entre els cables del servomotor i els cables ordinaris
+
-
Finalitat:
Els cables de servomotor estan especialment dissenyats per connectar servomotors i equips relacionats per transmetre senyals de control, senyals de retroalimentació i font d'alimentació, etc., per aconseguir un control precís del moviment i una retroalimentació de posició.
Els cables ordinaris s'utilitzen per a diverses connexions elèctriques generals, com ara transmissió d'energia, transmissió de dades, transmissió de senyals, etc., i s'utilitzen sovint en aplicacions domèstiques, comercials i industrials.
Rendiment elèctric:
Els cables de servomotor solen tenir requisits de rendiment elèctric més elevats, com ara una capacitat anti-interferència més alta, un retard del senyal més baix, una capacitat de transport de corrent més alta, etc., per satisfer les necessitats dels sistemes de control de precisió.
Els cables ordinaris solen tenir un rendiment elèctric més general i són adequats per a necessitats generals de connexió elèctrica, però poden no ser adequats per a sistemes de control de precisió.
Disseny estructural:
Els cables dels servomotors solen tenir dissenys estructurals més complexos per adaptar-se a requisits de control complexos i entorns de treball, i poden contenir més cables, capes de blindatge, materials d'aïllament, etc.
L'estructura dels cables ordinaris és relativament senzilla, generalment inclou cables, materials d'aïllament i capes protectores exteriors per satisfer les necessitats bàsiques de connexió elèctrica.
Durabilitat:
Els cables dels servomotors solen tenir una major durabilitat i capacitat anti-interferències per adaptar-se a condicions dures com càrregues elevades, altes temperatures, vibracions, etc. en entorns industrials.
Els cables normals poden ser duradors en aplicacions generals, però poden no tenir l'alt rendiment i la durabilitat requerits per als cables del servomotor.
Quants cables té un servomotor?
+
-
Servomotors trifàsics: els servomotors utilitzats en la majoria d'aplicacions industrials són motors trifàsics, que solen tenir 3 cables d'alimentació principal, fase A, fase B i fase C. A més, es poden incloure cables addicionals per a la connexió a terra o altres transmissió del senyal.
Servomotors monofàsics: alguns servomotors més petits poden ser motors monofàsics, que solen tenir 2 cables d'alimentació (positiu i negatiu) i possibles cables addicionals per a la transmissió del senyal o la connexió a terra.
Servomotors multipols: en alguns servomotors d'alt rendiment o aplicacions especials, pot haver-hi més cables per suportar sistemes de control i retroalimentació més complexos, com ara senyals de retroalimentació del codificador, sensors de temperatura, etc.
Què és un cable de servomotor?
+
-
El cable del servomotor és un cable especial utilitzat per connectar servomotors i controladors. Té un disseny i una estructura especials per complir amb els alts requisits de transmissió del senyal, anti-interferències i durabilitat. Normalment inclou cables per a la transmissió de senyals d'alimentació, dades i retroalimentació, així com possibles capes de blindatge i materials d'aïllament. Els tipus d'interfície habituals inclouen cable M12, cable M23, etc.
S'ha de blindar el cable del codificador del servomotor?
+
-
El cable del codificador del servomotor s'ha de blindar perquè el servosistema s'utilitza normalment en un entorn industrial i es pot veure molt afectat per interferències electromagnètiques.
Com funciona un cable codificador per a un servomotor?
+
-
El cable codificador del servomotor s'utilitza per transmetre senyals de retroalimentació de posició i velocitat mitjançant la connexió del codificador i la unitat. El seu principi de funcionament generalment inclou els passos següents:
Funcionament del codificador: el codificador s'instal·la al servomotor i converteix aquesta informació en senyals digitals detectant la posició i la velocitat del rotor del motor.
Transmissió del senyal: el codificador transmet senyals digitals de posició i velocitat al servoaccionament a través del cable del codificador. Els cables del cable del codificador transmeten aquests senyals des del codificador a la unitat.
Descodificació del variador: el variador rep els senyals transmesos pel codificador i controla la rotació del motor en funció d'aquests senyals. L'accionament ajusta la rotació del motor en funció de la posició rebuda i els senyals de retroalimentació de velocitat per aconseguir un control de posició i un control de velocitat precisos.
Control de retroalimentació: el variador utilitza la informació de posició i velocitat obtinguda del codificador, la compara amb el valor establert i ajusta la sortida del motor per assegurar-se que el moviment real sigui coherent amb el moviment esperat. Aquest control de llaç tancat permet que el servosistema aconsegueixi un control de moviment estable i d'alta precisió.
Com funciona un servofre?
+
-
Els servofrenos solen ser frens electromagnètics que aconsegueixen funcions de frenada o alliberament controlant la força electromagnètica. El seu principi de funcionament és el següent:
Control de força electromagnètica: el servofre conté una bobina electromagnètica a l'interior, que genera força electromagnètica quan s'engega. Aquesta força electromagnètica fa que el disc de fre dins del fre en contacte amb el cos del fre fixat a l'eix del servomotor, aconseguint així la funció de frenada.
Alliberament del fre: quan cal alliberar el fre, el sistema de control desconnecta la font d'alimentació de la bobina electromagnètica, de manera que desapareix la força electromagnètica i també s'allibera el contacte entre el disc de fre i el cos del fre, alliberant així el fre.
Estabilitat i fiabilitat: els servofres solen dissenyar-se amb una estructura precarregada de molla. Fins i tot en cas de fallada o fallada de corrent, el fre romandrà en estat de frenada, assegurant l'estabilitat i la fiabilitat del dispositiu mecànic.
Com connectar el cable del servomotor?
+
-
En termes generals, els passos de cablejat del servomotor són els següents:
Confirmeu el cable d'alimentació i de terra: primer, confirmeu el cable d'alimentació i el cable de terra. El cable d'alimentació sol ser vermell i el cable de terra sol ser marró o negre. Connecteu el cable d'alimentació al port d'alimentació corresponent i el cable de terra al port de terra.
Connecteu el senyal de control: el cable del senyal de control és generalment taronja, groc, blanc o blau. Segons la identificació de la interfície del controlador o controlador, connecteu el cable de senyal de control al port corresponent.
Arregleu la connexió: assegureu-vos que totes les connexions siguin fermes i fiables per evitar la soltura o el contacte deficient.
Com distingir els cables del servomotor?
+
-
1. Nombre de cables del codificador
En primer lloc, la definició del cable del codificador es pot distingir pel nombre de cables del codificador del servomotor. En termes generals, hi ha tres o quatre cables codificadors. Si hi ha tres cables codificadors, corresponen a la fase A, la fase B i la fase Z, respectivament, i s'utilitzen per detectar la fase i el sentit de gir del motor; si hi ha quatre cables codificadors, a més de la fase A, la fase B i la fase Z, també hi ha una línia elèctrica.
2. Color del cable del codificador
En segon lloc, la definició del cable del codificador es pot distingir pel color del cable del codificador. Els colors dels cables del codificador del servomotor de diferents fabricants i models poden variar lleugerament, però en general, el color del cable de la fase A és verd o negre, el color del cable de la fase B és vermell o blanc, el color de la fase Z el cable és blau o groc i la línia elèctrica és generalment vermella o marró. Si no esteu segur de la definició del cable del codificador, podeu consultar les especificacions pertinents.
3. Interfície del cable del codificador
Finalment, la definició del cable del codificador es pot distingir per la interfície del cable del codificador del servomotor. En termes generals, hi ha dos tipus d'interfícies per a cables codificadors, és a dir, terminals i endolls. Si es tracta d'una interfície de terminal, heu d'utilitzar un tornavís per connectar el cable al terminal del controlador o de la unitat; si es tracta d'una interfície d'endoll, heu d'inserir el cable a l'endoll del controlador o de la unitat.
Per a què serveixen els servomotors?
+
-
Els servomotors s'utilitzen sovint en aplicacions que requereixen un control precís de la posició, la velocitat i el parell, com ara maquinària industrial, robòtica, mecanitzat CNC, etc. Els servomotors poden ajustar amb precisió la posició i la velocitat de l'eix de sortida segons el senyal d'entrada, i s'utilitzen sovint en escenaris que requereixen un control de moviment d'alta precisió.
Per a què serveixen els codificadors?
+
-
Els codificadors s'utilitzen per mesurar la posició, la velocitat i la direcció del motor o el moviment mecànic per proporcionar informació de retroalimentació precisa. En sistemes servo, els codificadors s'utilitzen normalment per controlar la posició del rotor del motor i enviar senyals de retroalimentació al sistema de control per aconseguir un control de llaç tancat i garantir la precisió i l'estabilitat del sistema. Els codificadors també s'utilitzen àmpliament en equips d'automatització, robots, sistemes CNC i altres camps.
Què signifiquen els colors dels cables servo?
+
-
Terra (GND):
Normalment s'utilitza marró o negre per representar el cable de terra, connectat al terminal negatiu de la bateria.
Servo potència (Vservo):
Normalment el vermell s'utilitza per representar la potència del servo, connectada al terminal positiu de la bateria.
Línia de senyal de control de servo:
Pot ser taronja, groc, blanc o blau, utilitzat per transmetre senyals de control com ara el control de posició i velocitat.
Quin cable de calibre utilitzen els servos?
+
-
El calibre de cable utilitzat habitualment per als servomotors depèn de la potència, el corrent i els requisits d'aplicació del motor. En termes generals, els servomotors de menor potència poden utilitzar cables més prims, mentre que els servomotors de major potència requereixen cables més gruixuts per transportar corrents més altes. Els calibres de cables comuns inclouen diàmetres de cable que van des de 22 AWG a 16 AWG.
