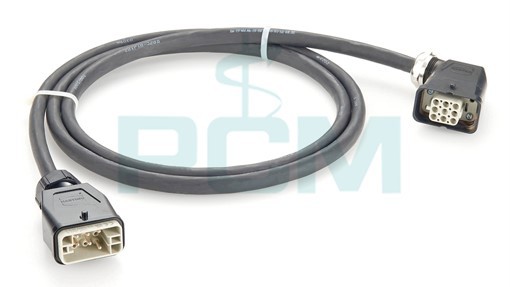

Com construir un conjunt de cables amb doble blindatge d'un sistema CNC?

Quan creeu un conjunt de cables de doble blindatge per a un sistema CNC, podeu seguir aquests passos:

Preparació del material

Cable: Seleccioneu un cable de doble apantallament adequat per al sistema CNC, que normalment conté diversos cables.
Connector: Seleccioneu un connector adequat (com ara connector M23/M12/7/8", connector H17 o H20, D-sub, etc.) segons els requisits del sistema.
Tub termoretràctil o jaqueta de cable: S'utilitza per protegir la part de connexió.
Eines: Pelafils, eines de crimpar, pistoles tèrmiques o encenedors (per a tubs termoretràctils).

Passos

1. Talla el cable:

Talleu el cable de doble apantallament segons la longitud requerida.

2. Pelar la capa d'aïllament:

Utilitzeu pelafils per treure amb cura l'aïllament exterior del cable per exposar la capa de blindatge interior i els cables. Aneu amb compte de no danyar els cables interiors.

3. Manipular la capa d'escut:

Traieu suaument la capa de protecció (normalment paper d'alumini o malla trenada) i plegueu-la per a la connexió posterior.

4. Peleu l'aïllament del cable:

Peleu la capa d'aïllament de cada cable per exposar el conductor de la longitud adequada.

5. Connecteu els cables:

Connecteu cada cable al pin del connector corresponent segons el diagrama de cablejat del connector. Assegureu-vos que la connexió sigui ferma per evitar un contacte deficient.

6. Connecteu l'escut:

Connecteu el blindatge del cable al terminal de terra per garantir un bon rendiment de connexió a terra.

7. Fixeu el connector:

Utilitzeu una eina de crim per fixar el connector al cable per garantir una connexió segura.

8. Protector tractament:

Emboliqui la part de connexió amb tubs termoretràctils i escalfeu-la amb una pistola d'aire calent per fixar-la fermament i protegir la connexió.

9. Prova:

Un cop finalitzada, comproveu cada connexió per assegurar-vos que no hi hagi cables exposats i feu una prova elèctrica per confirmar si la connexió és normal.

Notes

Assegureu-vos de mantenir net en tots els passos per evitar que les impureses afectin la connexió.

Utilitzeu equip de protecció durant el funcionament per garantir la seguretat.

Amb els passos anteriors, podeu construir amb èxit un conjunt de cables de doble blindatge d'alta qualitat per proporcionar una transmissió de senyal i potència estable i fiable per al sistema CNC.
