TTL i RS-232 són iguals?

TTL i RS-232 no són el mateix, tenen diferències significatives, principalment en nivells de tensió i camps d'aplicació.

TTL (lògica transistor-transistor)

Nivell de tensió:

Nivell alt (lògic 1): normalment 3,3 V o 5 V.
Nivell baix ({{0}} lògic): normalment 0V.

Aplicació:

S'utilitza àmpliament en microcontroladors, plaques de desenvolupament (com Arduino, Raspberry Pi), sensors i altres dispositius que requereixen nivells lògics de baixa tensió.

Distància de comunicació:

Comunicació de curt abast, generalment dins d'una placa de circuit o entre dispositius a distàncies curtes.

RS-232

Nivell de tensió:

Nivell alt (lògic 0): normalment entre +3V i +15V.
Nivell baix (lògic 1): normalment entre -3V i -15V.

Aplicació:

S'utilitza principalment per a la comunicació en sèrie entre ordinadors i dispositius perifèrics (com ara mòdems, impressores).

Distància de comunicació:

Adequat per a comunicacions de llarga distància i pot suportar distàncies de desenes de metres o fins i tot més.

Resum de diferències

Interval de tensió:

Els nivells alt i baix de TTL són 3,3V/5V i 0V respectivament.
Els nivells alt i baix de RS-232 són voltatge positiu i voltatge negatiu (+3V a +15V i -3V a -15V) respectivament.

Escenaris d'aplicació:

TTL s'utilitza per a la comunicació de baixa tensió i curta distància entre dispositius electrònics.
RS-232 s'utilitza per a la comunicació de llarga distància i tensió més alta entre dispositius, especialment la connexió entre ordinadors i perifèrics.

Característiques elèctriques:

Els senyals TTL són relativament susceptibles a les interferències i són adequats per a comunicacions de curta distància.
La tensió del senyal RS-232 és més alta, la capacitat anti-interferències és forta i és adequada per a la comunicació a llarga distància.

Així, tot i que tots dos s'utilitzen per a comunicacions en sèrie, no són els mateixos a causa de les diferències en els nivells de tensió i els escenaris d'aplicació.

Sobre els EUA

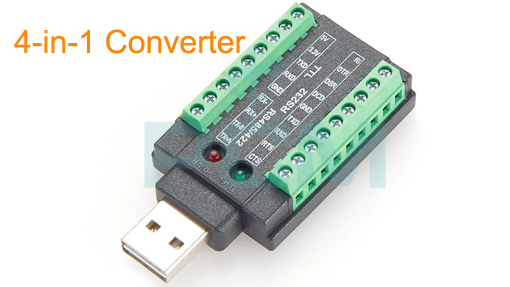

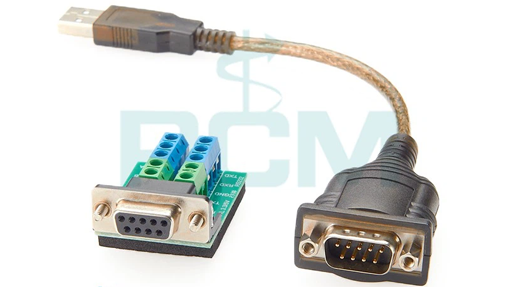

Premier Cable és un fabricant professional de cables sèrie USB, inclosos cables USB a TTL, cables USB a RS232, cables USB a RS485 i cables USB a RS422. Tots els nostres productes utilitzen xips FTDI originals per garantir una alta qualitat i estabilitat. Com a venedor directe de fàbrica, no només garantim la qualitat del producte, sinó que també oferim preus molt competitius per oferir als clients solucions d'una bona relació qualitat-preu. Tant si es tracta de desenvolupament de sistemes integrats com d'aplicacions d'automatització industrial, Premier Cable sempre és la vostra opció ideal.
